可編程控制面板

1.1. 型號規格

ZTEN-86/2/4/6/8/10/12

1.2. 技術參數

?型號規格：JR-86/2/4/5/6/8/10/12

?工作電壓：DC12V

?工作電流：<20mA

?安裝方式：嵌入86底盒安裝

?外形尺寸：86*86*38mm

1.3. 功能特點

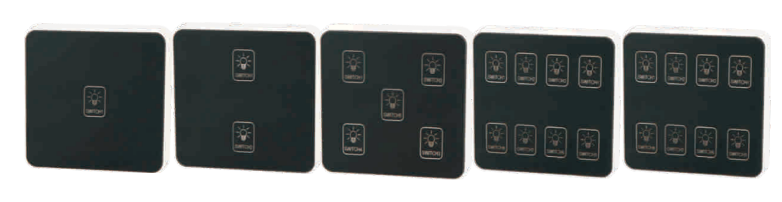

?1鍵2鍵4鍵5鍵6鍵8鍵10鍵12鍵

?LED藍色背光狀態顯示

?一體式鋼化玻璃面板，防水、防塵，動作靈敏

?調光設置、場景設定與管理

?漢字、圖案可根據用戶要求定制

?RS485通訊，標準Modbus-RTU通訊協議

?控制對象可設定

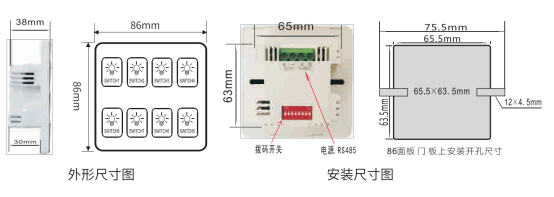

1.4. 外形尺寸

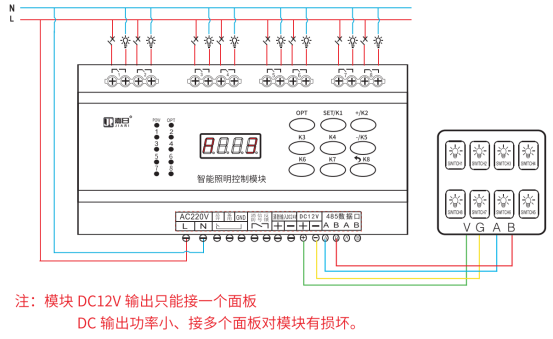

1.5. 接線原理圖
