八路智能照明控制器

1.1. 型號規格

ZTEN-SK-0820A

1.2. 技術參數

?工作電壓：AC220V

?標稱電流：20A

?輸出回路：8路

?功 耗：<3W

?通訊方式：RS485通訊，標準Modbus-RTU通訊協議

?外形尺寸：162x104x66mm

1.3. 功能特點

?數碼顯示；

?通訊地址可設定；

?消防聯動，強啟強切可設定；

?全開全關延時可設定；

?上電模式可設定；

?掉電記憶功能可選擇；

?波特率可設定；

?可恢復出廠設置；

?遠程集中控制與就地控制；

?應急手動控制；

?消防信號反饋；

?后臺或面板場景設定；

?后臺或面板負載狀態顯示；

?可外加照度檢測、人體紅外微波感應；

?可外加無線控制(手機、電腦、PAD)；

?可加電流檢測；

?標準導軌安裝。

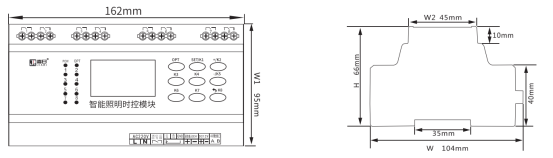

1.4. 外形尺寸

1.5. 接線原理圖
